МУ11, механизм установки

Описание

Универсальный механизм установки датчиков предназначен для монтажа вихретоковых датчиков в цилиндрическом корпусе ДВТ10; ДВТ10Ех; ДВТ20; ДВТ20Ех; S110C; S110E; S120C; S120E при измерении искривления (эксцентриситета) ротора.

Крепление МУ11 выполняется с помощью двух винтов М6. Окончательную фиксацию МУ11 выполняют с помощью двух штифтов диаметром 4мм с прессовой посадкой.

С помощью регулировочного винта устанавливается нулевое положение датчика относительно контрольной поверхности. Положение накладки фиксируется двумя винтами. Все винты в МУ11 окончательно фиксируются с помощью стопорных шайб.

Технические характеристики

Основные технические характеристики

Параметр	Значение
Ход накладки, мм	±18
Материал	4-III Ст3 ГОСТ 14637-79

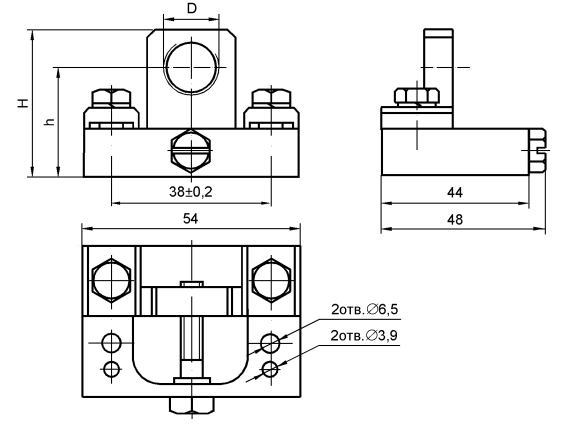

Габаритные размеры МУ11-10, мм МУ11-16, мм	54×32×44 54×43×44
Масса, кг, не более	0,35

Применение

Искривление ротора (ДВТ10; ДВТ10Ex; ДВТ20; ДВТ20Ex; S110C; S110E; S120C; S120E)

Состав

основание с крепежными отверстиями;
накладка для закрепления датчика (два вида накладок в зависимости от размера датчика);
регулировочный винт для перемещения накладки в основании.
