ИП37, преобразователь измерительный

Описание

Преобразователь измерительный ИП37 предназначен для измерения размаха виброперемещения (размах в диапазонах 0–0.25; 0–0.5 мм) или искривления совместно с датчиком вихретоковым ДВТ10 в температурном диапазоне от -40 до +70°C. Выходной сигнал - постоянный ток 1–5; 4–20 мА пропорциональный измеряемой величине и переменный ток пропорционально мгновенному значению.

Применяется совместно с контроллерами аппаратуры"Вибробит 300" и "Вибробит 500".

Технические характеристики

Параметр	Значение
Измеряемый параметр	виброперемещение относительное (размах) смещение (перемещение)
Совместимость с датчиками	ДВТ10
Диапазон измерения	0–0,25; 0–0,5 мм (размах) 0-1; 0-2 мм (зазор)
№ в реестре средств измерения	50585-12
Пределы допускаемой основной погрешности измерения, %	±2,0 (приведенная смещение) ±2,0 (приведенная виброперемещение)
Межповерочный интервал, лет	2
Тип выхода	1–5 мА; 4–20 мА DC; 1–5 мА AC
Сопротивление нагрузки, Ом (не более)	2000; 500
Схема подключения	4-х проводная
Напряжение питания , В	+(18-36)
Ток потребления, max (мА)	90
Рабочий температурный диапазон, °С	от -40 до +70
Степень защиты по ГОСТ 14254-96	IP32
Тип подключения к датчику	РСГ7ТВ
Тип подключения к кабелю	Клеммник

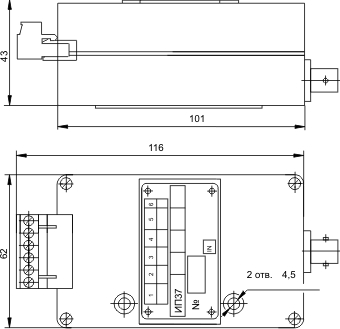

Габаритные размеры, мм	1276244
Срок службы, не менее, лет	10
Гарантийный срок эксплуатации, мес	24
Средняя наработка на отказ, час.	150000
