К22, компаратор
Описание
Компаратор К22 предназначен для измерения частоты вращения ротора совместно с датчиком вихретоковым ДВТ10 в температурном диапазоне от -40 до +70°C. Частота срабатывания не менее 4 кГц (контрольная поверхность паз, шестерня). Выходной сигнал - импульсы тока 1-5; 4-20 мА.
Применяется совместно с контроллерами аппаратуры"Вибробит 300" и "Вибробит 500".
Технические характеристики
| Параметр | Значение | |||
|---|---|---|---|---|
| Измеряемый параметр | частота вращения | |||
| Совместимость с датчиками | ДВТ10 | |||
| Диапазон измерения | не менее 4000 Гц | |||
| № в реестре средств измерения | 50585-12 (является СИ только в составе канала) | |||
| Межповерочный интервал, лет | 2 | |||
| Тип выхода | 2-30 мА; 1-5 мА (импульсы) 1-20 В (импульсы) |
|||
| Сопротивление нагрузки, Ом (не более) | ||||
| Схема подключения | 4-х проводная | |||
| Напряжение питания , В | +(18-36) | |||
| Ток потребления, max (мА) | 100 мА (110 мА) | |||
| Рабочий температурный диапазон, °С | от -40 до +70 | |||
| Степень защиты по ГОСТ 14254-96 | IP32 | |||
| Тип подключения к датчику | РСГ7ТВ | |||
| Тип подключения к кабелю | Клеммник | |||
| Габаритные размеры, мм | 127*62*34 | |||
| Срок службы, не менее, лет | 10 | |||
| Гарантийный срок эксплуатации, мес | 24 | |||
| Средняя наработка на отказ, час. | 150000 | |||
Применение
С датчиком ДВТ10:
- Частота вращения ротора
- Бесконтактный выключатель
Конфигуратор продукции
Компаратор К22-
*
*
*
Описание:
Компаратор для измерения частоты вращения вала для работы с датчиками вихретоковыми типа ДВТ10; ДВТ30; Частота срабатывания не менее 4000 Гц; Диапазон рабочих температур -40...+70°С; тип разъема - РСГ7ТВ; Габаритные размеры корпуса 127*62*34 мм.
Для получения ТКП просьба отправить запрос на адрес info@vibrobit.ru совместно с карточкой предприятия

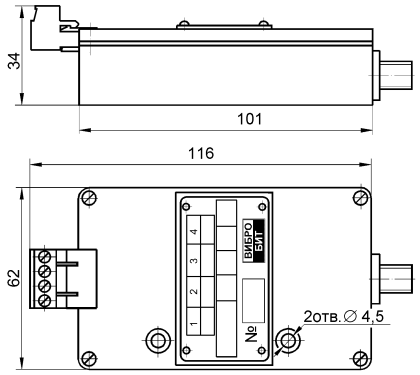

Габаритные размеры и схема соединения
