ДПЭ22МВ, датчик пьезоэлектрический

Описание

Датчик абсолютной вибрации предназначенный для измерения мгновенной виброскорости в диапазоне от 0 до 100 мм/с в температурном диапазоне от -40 до +180°C.
Выходной сигнал пропорционален мгновенному значению виброскорости, интерфейс токовая петля 1 – 5 мА.
Применяется в каналах контроля вибрации опор совместно с контроллерами аппаратуры "Вибробит 300" и "Вибробит 500".

Технические характеристики

Параметр	Значение
Тип датчика	пьезоэлектрический
Измеряемый параметр	виброскорость (мгновенное значение)
Совместимость с преобразователями	не требуется
Диапазон измерения	0 – 12; 0 – 15; 0 – 30; 0 – 50; 0 – 100 мм/с
Диапазон частот	10 – 1000 Гц
№ в реестре средств измерения	50585-12
Пределы допускаемой основной погрешности %	±2,5 (относительная)
Межповерочный интервал, лет	2
Тип выхода	1 – 5мА AC
Схема подключения	4-х проводная
Сопротивление нагрузки, Ом (не более)	2000
Напряжение питания , В	+ (18 – 36)
Ток потребления, max (мА)	50
Рабочий температурный диапазон, °С	от −40 до +180 (вибропреобразователь) от −40 до +70 (внешний усилитель)
Степень защиты по ГОСТ 14254-96	IP67 (вибропреобразователь) IP32 (внешний усилитель)
Группа по устойчивости к внешним воздействующим факторам согласно ГОСТ 30631–99	М5
Тип подключения к преобразователю	-

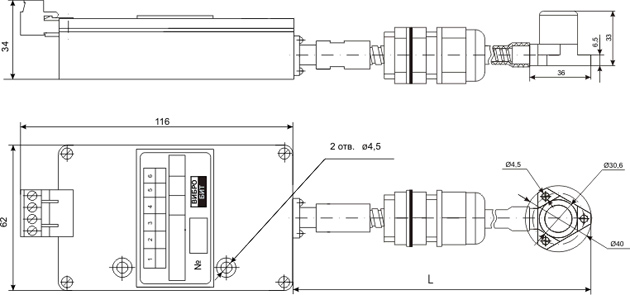

Габаритные размеры, мм	303050 (вибропреобразователь) 1016230 (внешний усилитель)
Срок службы, не менее, лет	10
Гарантийный срок эксплуатации, мес	24
Средняя наработка на отказ, час.	150000
