СП51, приспоcобление
Описание
Приспособление СП51 предназначено для проверки частотной характеристики и диагностики работоспособности датчиков частоты вращения "Вибробит N" (исполнение N3) на основе эффекта Холла. Приспособление заменяет стенд с вращающейся шестерней и позволяет проводить испытания датчиков во всем частотном диапазоне от 0 до 27 кГц.
Для работы приспособления необходимо наличие источника питания +24 В и генератора высокочастотных сигналов.
Технические характеристики
| Параметр | Значение |
|---|---|
| Амплитуда входного сигнала, В, не более | 5±1 |
| Диапазон частоты входного сигнала, Гц (от и до включ.) | 0 — 20000 |
| Напряжение питания, В | +(24±2) |
| Ток потребления, мА, не более | 500 |
| Габаритные размеры, мм | 90×50×25 |
| Масса, кг, не более | 0,4 |
Применение
Проверка основных параметров датчиков частоты вращения "Вибробит N" (исполнение N3) на основе эффекта Холла или каналов частоты вращения, включающих данные датчики.

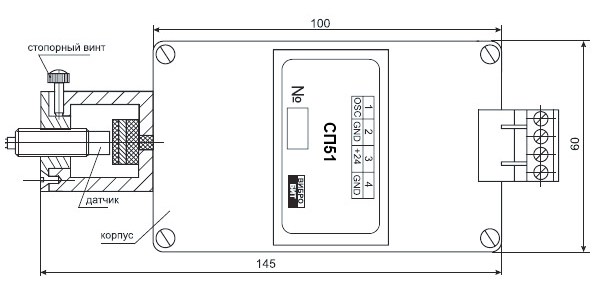

Габаритные размеры и схема соединения
