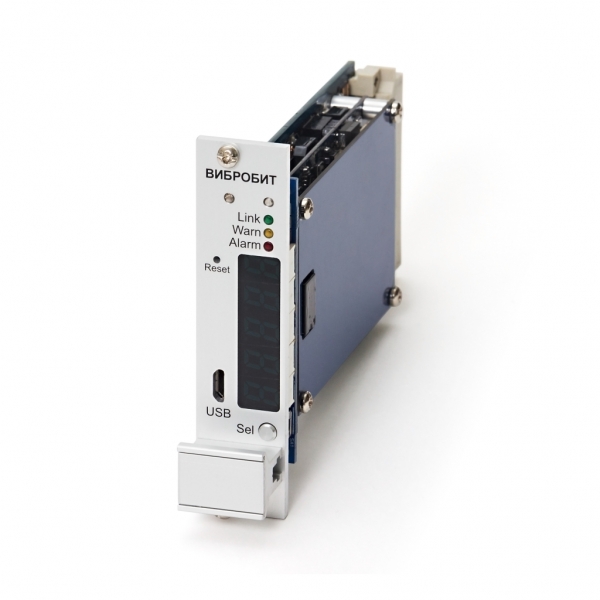

MM530-NTA01, модуль измерительный
Описание
Универсальный 4-канальный модуль измерения температур с графическим индикатором предназначенный для измерения параметров представленных сигналами постоянного или переменного тока.
Модуль рекомендуется применять для измерения температур узлов промышленного оборудования всех типов.
Модуль оснащен логическими выходами и дублированными цифровыми интерфейсами CAN2.0B и RS485.
Особенности:
- Гальваническая изоляция входных цепей датчиков;
- Компенсация температуры холодного спая термопар;
- Поддержка 2-х, 3-х и 4-х проводных схем подключения;
- Монтаж в секцию аппаратуры Вибробит 500;
- Работа с термопреобразователями сопротивления по ГОСТ 6651;
- Работа с термопарами по ГОСТ Р 8.585 (R, S, B, J, T, E, K, N, A, L, M);
Функции:
- Измерение температуры деталей;
- Контроль исправности датчика;
- Передача по цифровым интерфейсам связи;
- Контроль срабатывания уставок;
Технические характеристики
| Наименование | Значение |
| Количество каналов измерения | 4 |
| Тип входного сигнала |
электрическое сопротивление |
| Измеряемый параметр | температура |
| Типы поддерживаемых термопреобразователей сопротивления | Pt100, Pt1000, П100, П1000, Cu50, Cu100, Cu1000, Ni100, Ni120 |
| Типы поддерживаемых термопар | R, S, B, J, T, E, K, N, A, L, M |
| Диапазон измерения | 125; 250; 500; 1000; 2000; 4000 Ом от -15 до +15; от -30 до +30; от -60 до +60; от -120 до +120; от -250 до +250; от -500 до +500 М; от -1000 до +1000; от -2000 до +2000 мВ |
| Диапазон частот измерения, Гц | - |
| Разрядность АЦП, бит | 24 |
| № в реестре средств измерения | 79893-20 |
| Пределы допускаемой основной погрешности измерения | ±0,1% (приведенная к диапазону) |
| Межповерочный интервал, лет | 2 |
| Выходы | дискретный выход (ОК) *6 RS485 * 2 CAN2.0B * 2 |
| Диагностический интерфейс I2C | Да |
| Интерфейс линии синхронизации | Нет |
| Напряжение питания , В | от 20 до 26 |
| Ток потребления, max (мА) | 80 |
| Рабочий температурный диапазон, °С | от -20 до +70 (исп. GA) от -40 до +70 |
| Степень защиты по ГОСТ 14254-96 | IP20 |
| Группа по устойчивости к внешним воздействующим факторам согласно ГОСТ 30631–99 | М39 |
| Габаритные размеры, мм | 20,1*85*127 |
| Тип крепления | в каркас блочный |
| Срок службы, не менее, лет | 10 |
| Гарантийный срок эксплуатации, мес | 36 |
| Средняя наработка на отказ, час. | 150000 |
Применение
- измерение температуры от термопреобразователей сопротивления по ГОСТ 6651;
- измерение температуры от термопар по ГОСТ Р 8.585;
- сопротивления;
- постоянного напряжения;
- постоянного тока (при применении внешнего шунта).
