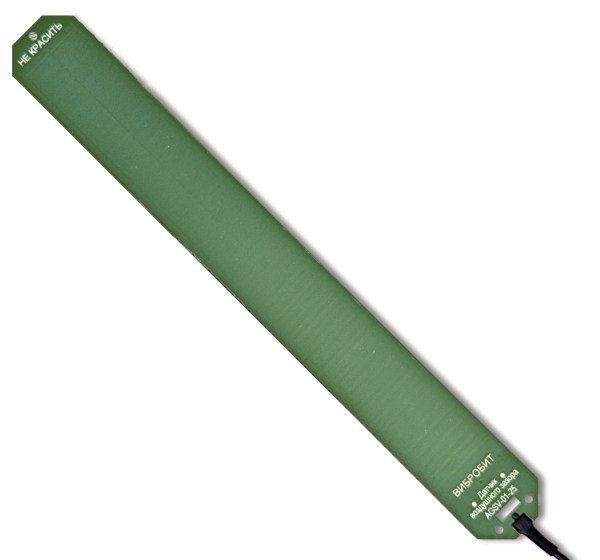

AGSV-01–25, датчик воздушного зазора
Описание
Датчик емкостного типа для бесконтактного измерения воздушного зазора с рабочей температурй до +120°С.
В состав датчика входит чувствительный элемент емкостного типа и нормирующий преобразователь, соединенные между собой триаксиальным кабелем длиной 2 м. К преобразователю подключен выходной соединительный многожильный кабель длиной 10 м.
Применяется в каналах контроля воздушного зазора между ротором и статором генератора гидроагрегата совместно с контроллерами аппаратуры "Вибробит 300" и "Вибробит 500".
Особенности:
- высокий уровень помехоустойчивости
- встроенная функция линеаризации сигнала;
- настраиваемая термокомпенсация;
- упрощенная процедура настройки и диагностики состояния с использованием цифрового однопроводного интерфейса 1-Wire.
Технические характеристики
| Параметр | Значение |
|---|---|
| Тип датчика | емкостной |
| Измеряемый параметр | зазор |
| Совместимость с преобразователями | не требуется |
| Диапазон измерения | 5-25 мм |
| Чувствительность | 25 мкм |
| № в реестре средств измерения | - |
| Пределы допускаемой основной погрешности измерения, % | 3,0% (приведенная к диапазону) |
| Межповерочный интервал, лет | - |
| Тип выхода | 4-20мА DC |
| Сопротивление нагрузки, Ом (не более) | 500 |
| Схема подключения | 4-х проводная |
| Напряжение питания , В | + 24 |
| Ток потребления, max (мА) | 100 |
| Рабочий температурный диапазон, °С | от −40 до +125 (чувствительный элемент) от −40 до +80 (нормирующий усилитель) |
| Степень защиты по ГОСТ 14254-96 | IP67 (чувствительный элемент) IP67 (нормирующий усилитель) |
| Группа по устойчивости |
М5 |
| Тип подключения к преобразователю | - |
| Габаритные размеры, мм | 260*32*3,0 (чувствительный элемент) 58*12*6 (внешний усилитель) |
| Срок службы, не менее, лет | 10 |
| Гарантийный срок эксплуатации, мес | 24 |
| Средняя наработка на отказ, час. | 100000 |
Применение
Измерение воздушного зазора между статором и ротором гидрогенератора на ГЭС.
Рекомендации по оснащению генераторов ГЭС, в зависимости от диаметра ротора:
- менее 7,5 м — 4 датчика;
- от 7,5 до 12 м — 8 датчиков;
- более 12 м — 16 датчиков.
Примечание: для статоров высотой более 1,8 м датчики должны быть размещены и в нижней части статора.
Конфигуратор продукции
Габаритные размеры и схема соединения

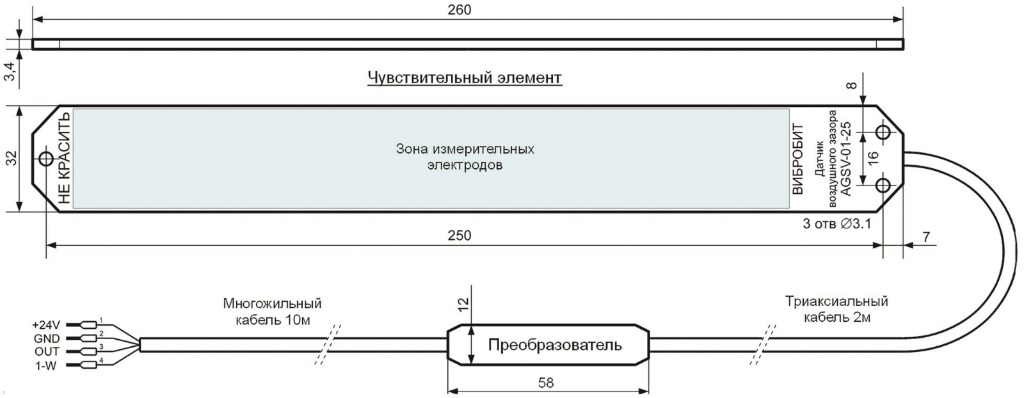

Габаритные размеры

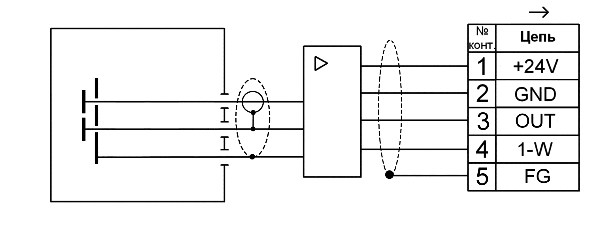

Электрическая схема соединения
Аксессуары
- Коробка соединительная КС-4У
- Стенд TS410.520
- Конвертер интерфейсов LMU400.001
