N110E, датчик частоты вращения

Описание

Датчик вихретоковый в цилиндрическом корпусе для бесконтактного измерения частоты вращения ротора (диапазон 0…6000 Гц) с электронным узлом встроенным в разъем датчика. Тип выхода: импульсный сигнал 4…20 мА, подключение по трехпроводной линии. Максимальная рабочая температура до +180° C

Применяется в каналах контроля частоты вращения ротора совместно с контроллерами аппаратуры "Вибробит 300" и "Вибробит 500".

Особенности:

выходной сигнал датчика — импульсы тока
совместимость c неферромагнитными материалами
расширенный температурный диапазон.
внешний электронный узел.

Технические характеристики

Параметр	Значение
Тип датчика	эффект вихре-токовый
Измеряемый параметр	частота вращения
Совместимость с преобразователями	-
Диапазон измерения	0-6000 Гц
Тип контрольной поверхности	Шестерня; Паз
Материал контрольной поверхности	ферромагнитная сталь не ферромагнитные материалы
№ в реестре средств измерения	87625-22
Пределы допускаемой основной погрешности измерения, %	±0,1 (относительная)
Межповерочный интервал, лет	3
Тип выхода	импульсы тока
Сопротивление нагрузки, Ом (не более)	500

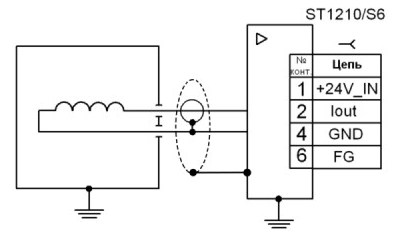

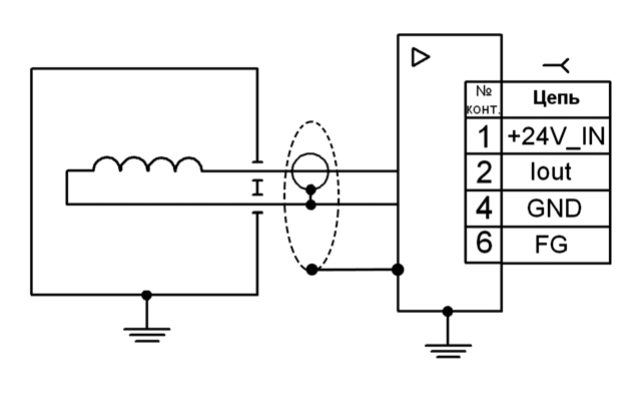

Схема подключения	3-х проводная
Напряжение питания , В	+ (22-26)
Ток потребления, max (мА)	60
Рабочий температурный диапазон, °С	от −40 до +180 (чувствительный элемент) от −40 до +85 (внешний электронный узел)
Степень защиты по ГОСТ 14254-96	IP67
Группа по устойчивости к внешним воздействующим факторам согласно ГОСТ 30631–99	М5
Разъем	ST1210/S6

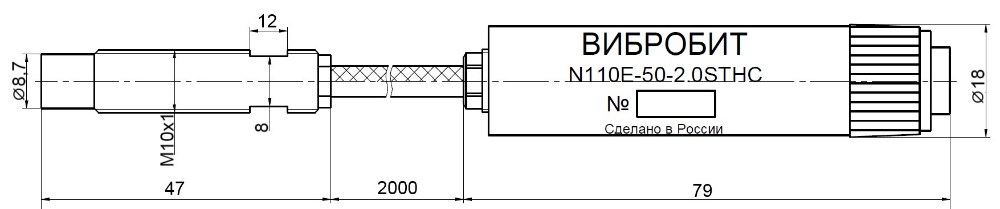

Габаритные размеры, мм	цилиндрический корпус с резьбой М10*1
Срок службы, не менее, лет	10
Гарантийный срок эксплуатации, мес	36
Средняя наработка на отказ, час.	150000
