S143C, датчик перемещений

Описание

Датчик вихретоковый в прямоугольном корпусе для бесконтактного измерения перемещений (относительного расширения ротора) для поясков 55…80 мм с электронным узлом встроенным в корпус датчика. Тип выхода: постоянный ток 4…20 мА, подключение по трехпроводной линии. Рабочий температурный диапазон от −40 до +180°C.

Применяется в каналах контроля относительного расширения ротора совместно с контроллерами аппаратуры "Вибробит 300" и "Вибробит 500".

Особенности:

Прямоугольный корпус
Встроенный усилитель
Бесконтактный способ измерения
3-х проводная схема подключения
Возможность работы с с "широкими поясками" (до 80 мм)

Технические характеристики

Параметр	Значение
Тип датчика	вихретоковый (бесконтактное измерение)
Измеряемый параметр	перемещение (смещение)
Совместимость с преобразователями	не требуется
Диапазон измерения	0 — 30; 0 — 35; 0 — 45 мм
Диапазон частот	-
Нулевой воздушный зазор, мм	2.0±0.2
№ в реестре средств измерения	95100-25
Пределы допускаемой основной погрешности измерения, %	±2,5 (приведенная к диапазону)
Межповерочный интервал, лет	1
Тип выхода	4-20 мА DC
Сопротивление нагрузки, Ом (не более)	500

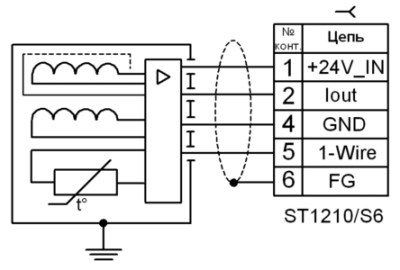

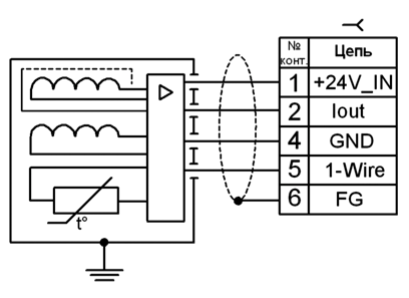

Схема подключения	4-х проводная
Напряжение питания , В	+ (22-30)
Ток потребления, max (мА)	55
Рабочий температурный диапазон, °С	от −40 до +110
Степень защиты по ГОСТ 14254-96	IP68
Группа по устойчивости к внешним воздействующим факторам согласно ГОСТ 30631–99	М7
Разъем	ST1210/S6

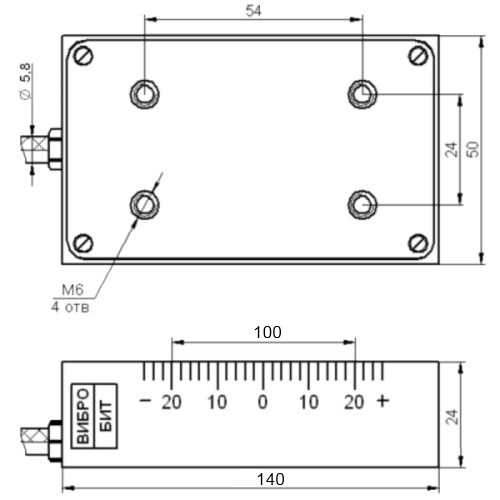

Габаритные размеры, мм	1405024 прямоугольный с кабелем
Срок службы, не менее, лет	10
Гарантийный срок эксплуатации, мес	36
Средняя наработка на отказ, час.	200000
