S150C, датчик перемещения

Описание

Датчик вихретоковый в прямоугольном корпусе с штоком (линейкой) для контактного измерения перемещений большой амплитуды (диапазон 0..120 мм) с электронным узлом встроенным в корпус датчика. В состав датчика входит шток специальной конструкции, который перемещается внутри корпуса. Тип выхода: постоянный ток 4…20 мА, подключение по 3-х проводной линии. Рабочий температурный диапазон от −40 до +110°C.

Применяется в каналах контроля перемещени клапанов, элементов корпуса совместно с контроллерами аппаратуры "Вибробит 300" и "Вибробит 500".

Особенности:

Прямоугольный корпус со штоком
Встроенный усилитель
Контактный способ измерения
3-х проводная схема подключения

Технические характеристики

Параметр	Значение
Тип датчика	вихретоковый (контактное измерение)
Измеряемый параметр	перемещение (смещение)
Совместимость с преобразователями	не требуется
Диапазон измерения	0 — 30; 0 — 60; 0 — 120 мм
Диапазон частот	-
Нулевой воздушный зазор	-
№ в реестре средств измерения	95100-25
Пределы допускаемой основной погрешности измерения, %	±2,5 (приведенная к диапазону)
Межповерочный интервал, лет	1
Тип выхода	4-20 мА DC
Сопротивление нагрузки, Ом (не более)	500

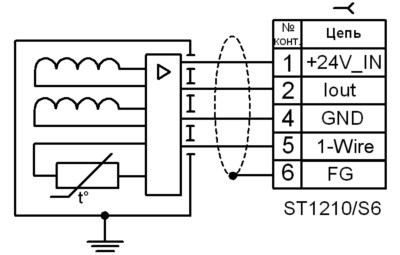

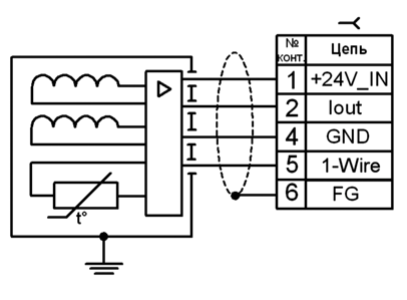

Схема подключения	3-х проводная
Напряжение питания , В	+ (22-30)
Ток потребления, max (мА)	55
Рабочий температурный диапазон, °С	от −40 до +110
Степень защиты по ГОСТ 14254-96	IP68
Группа по устойчивости к внешним воздействующим факторам согласно ГОСТ 30631–99	М7
Разъем	РС7ТВ

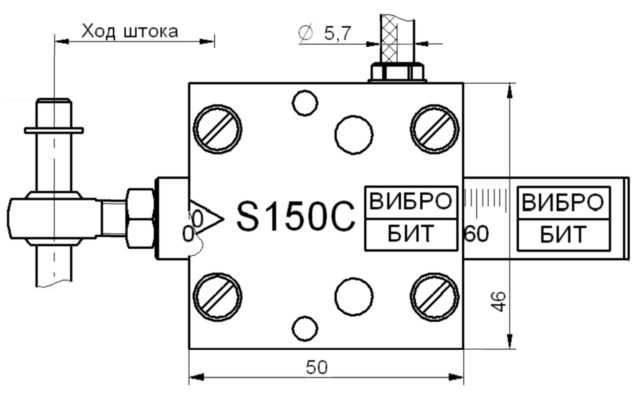

Габаритные размеры, мм	504635 прямоугольный со штоком
Срок службы, не менее, лет	10
Гарантийный срок эксплуатации, мес	36
Средняя наработка на отказ, час.	200000

Применение

Измерение смещения деталей и узлов паровых, газовых и гидравлических турбин во время их эксплуатации.
Датчики могут использоваться как самостоятельно, так и в составе измерительных каналов автоматизированных систем АСУ ТП агрегатов.
