СП10, стенд
Описание
Стенд предназначен для калибровки и опробования цилиндрических вихретоковых датчиков (корпус с резьбой М10×1, М16×1, М20×1, М27×1).
Смещение контрольной поверхности образца создается вращением микрометрического глубиномера и по его шкале производится отсчет параметра смещения.
При калибровке датчиков должен использоваться контрольный образец, изготовленный из материала объекта контроля. В комплект СП10 входит контрольный образец, выполненный из конструкционной стали.
Технические характеристики
| Параметр | Значение |
|---|---|
| Диапазон смещения, мм | 0 – 25 |
| Основная абсолютная погрешность установки смещения, мм | ±0,01 |
| Допуск параллельности между контрольным образцом и поверхностью датчика, мм | 0,2 |
| Габаритный размер, мм | 150×100×65 |
| Масса, кг, не более | 0,5 |
Применение
Состав
- Основание;
- Микрометрический глубиномер ГМ100;
- Контрольный образец;
- Стопорный винт для закрепления датчика.

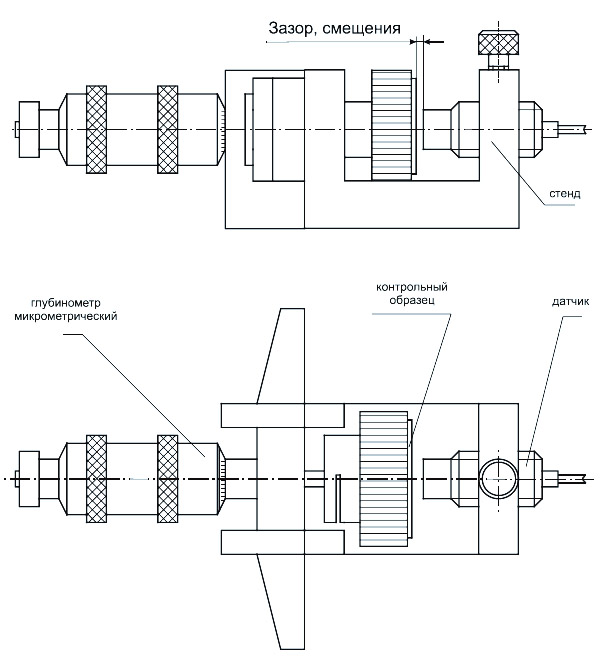

Габаритные размеры и схема соединения
