S120E, датчик перемещения

Описание

Датчик вихретоковый в цилиндрическомкорпусе для бесконтактного измерения перемещения (диапазон 0…5,0 мм), виброперемещения и искривления ротора (диапазон 50…1000 мкм) с электронным узлом встроенным в разъем датчика. Тип выхода: постоянный ток 4…20 мА, подключение по трехпроводной линии. Рабочий температурный диапазон от −40 до +180°C.

Применяется в каналах контроля осевого сдвига ротора, вибрации вала, искривления вала совместно с контроллерами аппаратуры "Вибробит 300" и "Вибробит 500".

Особенности:

Цилиндрический корпус М16*1
Вынесенный усилитель
Бесконтактный способ измерения
3-х проводная схема подключения
Расширенный температурный диапазон

Технические характеристики

Параметр	Значение
Тип датчика	вихретоковый (бесконтактное измерение)
Измеряемый параметр	перемещение (смещение); относительное виброперемещение
Совместимость с преобразователями	не требуется
Диапазон измерения	0 — 2.0; 0 — 4.0; 0 — 5.0 мм (перемещение); 50 — 1000 мкм (относительное виброперемещение);
Диапазон частот измерения виброперемещения, Гц	0,05 - 1500
Нулевой воздушный зазор, мм	1±0.1
№ в реестре средств измерения	95100-25
Пределы допускаемой основной погрешности измерения, %	±4,0 (относительная, виброперемещение) ±2,5 (приведенная к диапазону, перемещение)
Межповерочный интервал, лет	1
Тип выхода	4-20 мА DC
Сопротивление нагрузки, Ом (не более)	500

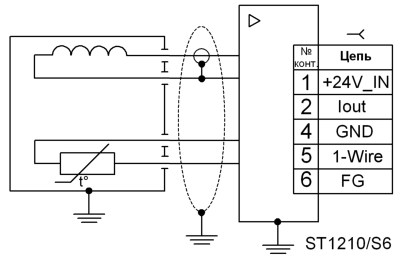

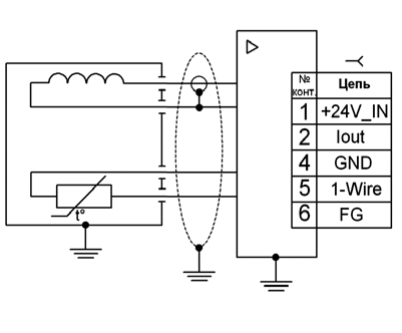

Схема подключения	4-х проводная
Напряжение питания , В	+ (22-30)
Ток потребления, max (мА)	55
Рабочий температурный диапазон, °С	от −40 до +150
Степень защиты по ГОСТ 14254-96	IP68
Группа по устойчивости к внешним воздействующим факторам согласно ГОСТ 30631–99	М7
Разъем	РС7ТВ

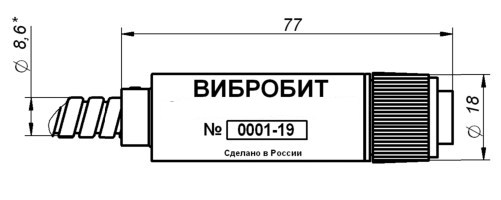

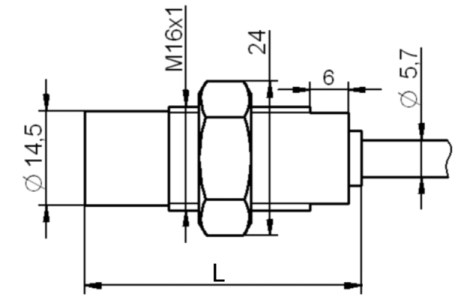

Габаритные размеры, мм	цилиндрический корпус с резьбой M16*1
Срок службы, не менее, лет	10
Гарантийный срок эксплуатации, мес	36
Средняя наработка на отказ, час.	200000

Применение

Измерение следующих параметров узлов (с максимальной температурой до +150° C) паровых, газовых и гидравлических турбин, турбокомпрессоров, центробежных насосов и других машин во время их эксплуатации:
