S110C, датчик перемещений

Описание

Датчик вихретоковый в цилиндрическом корпусе для бесконтактного измерения перемещения (диапазон 0…2,5 мм), виброперемещений и искривления ротора (диапазон 25…500 мкм) с электронным узлом встроенным в корпус датчика. Тип выхода: постоянный ток 4…20 мА, подключение по трехпроводной линии. Рабочий температурный диапазон от −40 до +110°C.

Применяется в каналах контроля осевого сдвига ротора, вибрации вала, искривления вала совместно с контроллерами аппаратуры "Вибробит 300" и "Вибробит 500".

Особенности:

Цилиндрический корпус М10*1
Встроенный усилитель
Бесконтактный способ измерения
3-х проводная схема подключения

Технические характеристики

Параметр

Значение

Тип датчика

вихретоковый (бесконтактное измерение)

Измеряемый параметр

перемещение (смещение);
относительное виброперемещение

Совместимость с преобразователями

не требуется

Диапазон измерения

0 — 1.0; 0 — 2.0; 0 — 2.5 мм (перемещение);
25 — 500 мкм (относительное виброперемещение);

Диапазон частот измерения виброперемещения, Гц

0,05 - 1500

Нулевой воздушный зазор, мм

0,5±0,05

№ в реестре средств измерения

95100-25

Пределы допускаемой основной погрешности измерения, %

±4,0 (относительная, виброперемещение)
±2,5 (приведенная к диапазону, перемещение)

Межповерочный интервал, лет

Тип выхода

4-20 мА DC

Сопротивление нагрузки, Ом (не более)

500

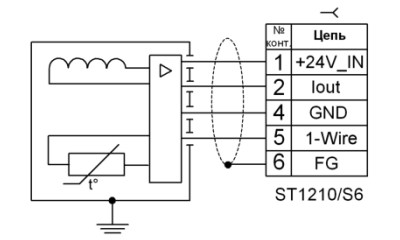

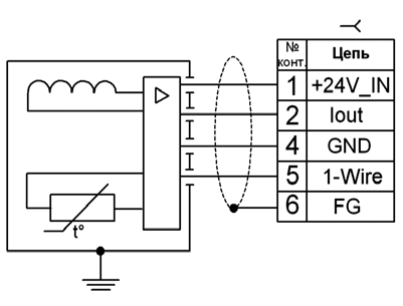

Схема подключения

3-х проводная

Напряжение питания , В

+ (22-30)

Ток потребления, max (мА)

Рабочий температурный диапазон, °С

от −40 до +110

Степень защиты по ГОСТ 14254-96

IP68

Группа по устойчивости к внешним воздействующим факторам согласно ГОСТ 30631–99

М7

Разъем

РС7ТВ

Габаритные размеры, мм

цилиндрический корпус с резьбой М10*1

Срок службы, не менее, лет

Гарантийный срок эксплуатации, мес

Средняя наработка на отказ, час.

200000

Применение

Измерение следующих параметров узлов паровых, газовых и гидравлических турбин, турбокомпрессоров, центробежных насосов и других машин во время их эксплуатации:
