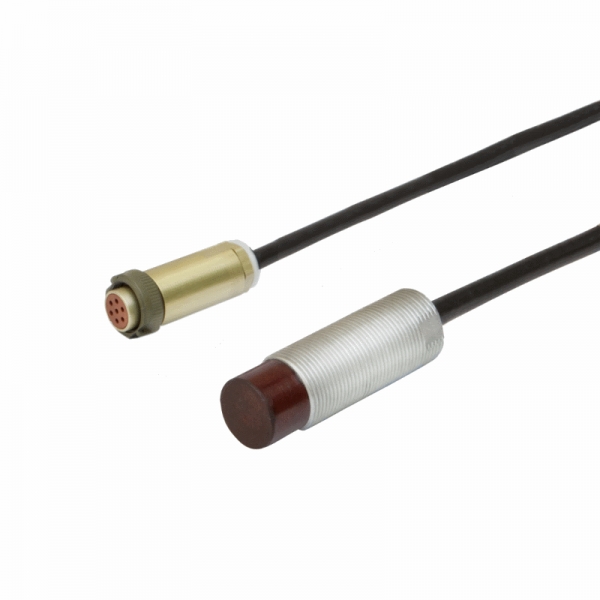

ДВТ20Ex, датчик вихретоковый
Описание
Датчик вихретоковый в цилиндрическом корпусе М16*1 во взрывозащищенном исполнении 1ExibIIBT3 GbX для бесконтактного измерения смещения в диапазоне от 0 до 4 мм при температурах от -40 до +180°C.
Применяется с преобразователем измерительным ИП34Ех в каналах контроля измерения осевого сдвига ротора, смещения деталей и узлов совместно с контроллерами аппаратуры "Вибробит 300" и "Вибробит 500".
Особенности:
- Вид взрывозащиты - искробезопасная электрическая цепь i
- Маркировка взрывозащиты - 1Ex ib IIB T3 Gb X
- Необходимость включения в искробезопасные электрические цепи
Технические характеристики
| Параметр | Значение |
|---|---|
| Тип датчика | вихретоковый (бесконтактное измерение) |
| Измеряемый параметр | перемещение (смещение) |
| Совместимость с преобразователями | ИП34Ex |
| Диапазон измерения | 0 – 4 мм |
| Диапазон частот | - |
| Нулевой воздушный зазор | 1,0±0,1 мм |
| Наличие взрывозащиты | Да |
| Вид взрывозащиты | Искробезопасная электрическая цепь |
| Маркировка взрывозащиты | 1Ex ib IIB T3 Gb X |
| Особые требования взрывозащиты | - |
| № в реестре средств измерения | 50585-12 |
| Пределы допустимой основной погрешности, % | ±2,5 (приведённая, смещение) |
| Межповерочный интервал, лет | 2 |
| Тип выхода | - |
| Сопротивление нагрузки, Ом (не более) | - |
| Напряжение питания , В | от преобразователя |
| Ток потребления, max (мА) | - |
| Рабочий температурный диапазон, °С | от −40 до +180 |
| Степень защиты по ГОСТ 14254-96 | IP67 |
| Группа по устойчивости к внешним воздействующим факторам согласно ГОСТ 30631–99 | М5 |
| Тип подключения к преобразователю | РС7ТВ |
| Габаритные размеры, мм | М16*1 цилиндрический с кабелем |
| Срок службы, не менее, лет | 10 |
| Гарантийный срок эксплуатации, мес | 24 |
| Средняя наработка на отказ, час. |
150000 |
Применение
С преобразователем ИП34Ex:
- осевой сдвиг ротора;
- .смещение деталей / узлов;
Конфигуратор продукции
Датчик вихретоковый ДВТ20Ех-
*
Описание:
Датчик вихретоковый в цилиндрическом корпусе М16*1 во взрывозащищенном исполнении 1ExibIIBT3 GbX применяемый совместно с измерительным преобразователем ИП34Ех; Диапазон рабочих температур -40...+180°С; тип разъема - РС7ТВ
Для получения ТКП просьба отправить запрос на адрес info@vibrobit.ru совместно с карточкой предприятия
Габаритные размеры и схема соединения
Аксессуары
- Механизм установки МУ10
- Механизм установки МУ11
- Кабель соединительный КС10
- Коробка разъемов КР10; КР20
- Проходник для кабеля М20; М24
- Стенд СП10
- Стенд СП31
- Стенд СП33
- Приспособление СП50
